Snabbguide för användning av Apex-växlar
Modell
Huvudegenskaper
Användning/applikationer

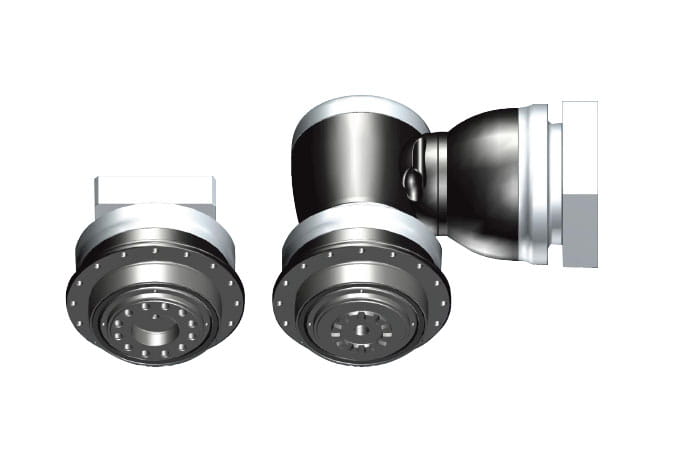

AP/APK
APC/APCK
Utväxling
4 ~ 5,500
Bästa glapp
≤ 1 bågminut
≤ 1 bågminut
- Extra högt vridmoment
- Hög precision
- Hög vridstyvhet
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Hög verkningsgrad/Optimerat tröghetsmoment
- Identisk ingångs- och utgångsroteringsriktning med Hypoid vinkelräta K-serien
- Standardfläns eller Curvic-utgång
- Mätutrustning
- Robotar
- Delta-robotar
- Den sjunde axeln på robotar
- Avancerade CNC-maskiner
- Tunga automationsanläggningar

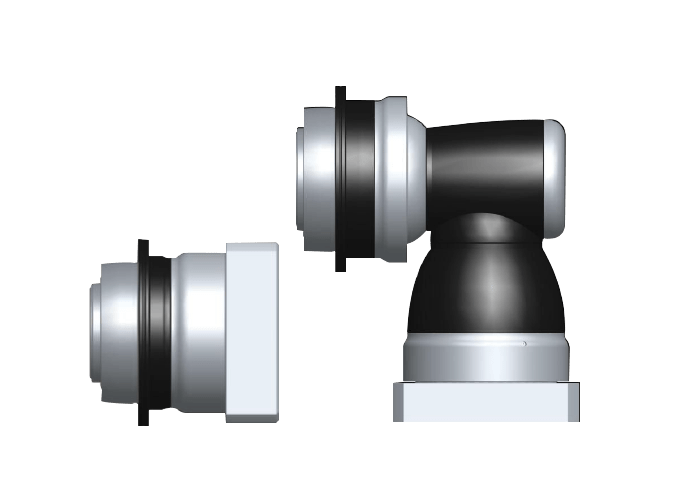

AH/AHK
AFH/AFHK
Utväxling
3 ~ 10,000
Bästa glapp
≤ 1 bågminut
- Högt vridmoment
- Hög precision
- Hög vridstyvhet
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Hög verkningsgrad/Optimerat tröghetsmoment
- Identisk ingångs- och utgångsroteringsriktning med Hypoid vinkelräta K-serien
- Olika axel- eller flänsutgångsgränssnitt
- Mätutrustning
- Robotar
- Delta-robotar
- Den sjunde axeln på robotar
- Avancerade CNC-maskiner
- Tunga automationsanläggningar
MGH/MGHK
MGHC / MGHCK
Utväxling
4 ~ 5,500
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Förbättrad axial- och radiell lastkapacitet
- Enkel installation och justering
- Extra högt vridmoment
- Hög vridstyvhet
- Hög precision
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Hög verkningsgrad/Optimerat tröghetsmoment
- Identisk ingångs- och utgångsroteringsriktning med Hypoid vinkelräta K-serien
- Standardfläns eller Curvic-utgång
- Optimerad för kuggstångs- och kuggapplikationer

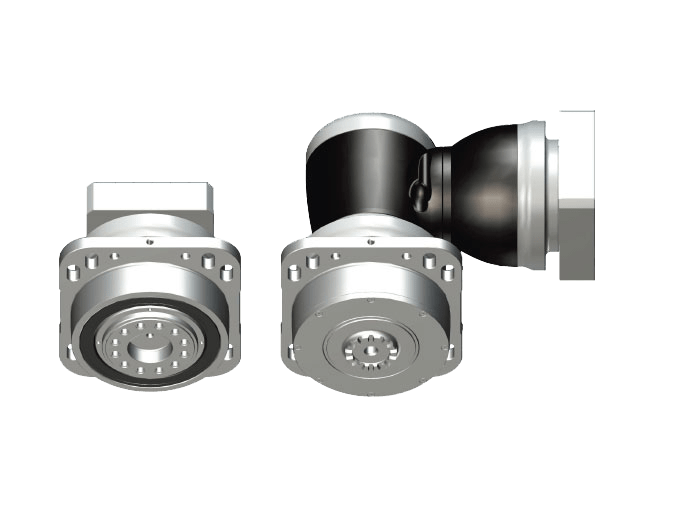

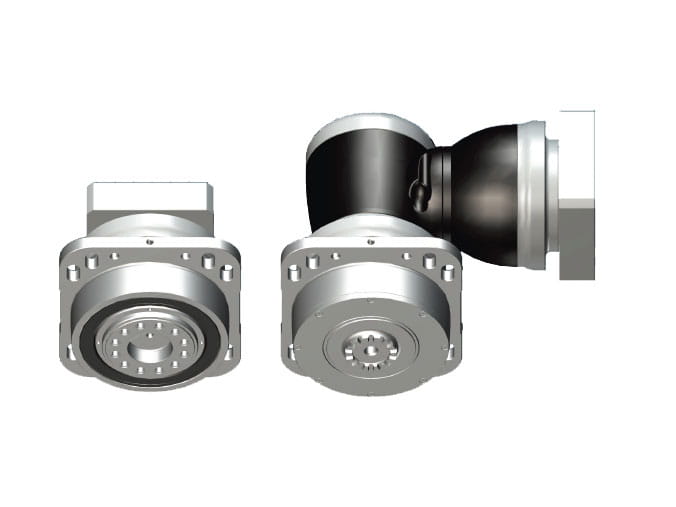

MG/MGK
Utväxling
4 ~ 10,000
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Förbättrad axial- och radiell lastkapacitet
- Enkel installation och justering
- Högt vridmoment
- Hög vridstyvhet
- Hög precision
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Hög verkningsgrad/Optimerat tröghetsmoment
- Identisk ingångs- och utgångsroteringsriktning med Hypoid vinkelräta K-serien
- Optimerad för kuggstångs- och kuggapplikationer

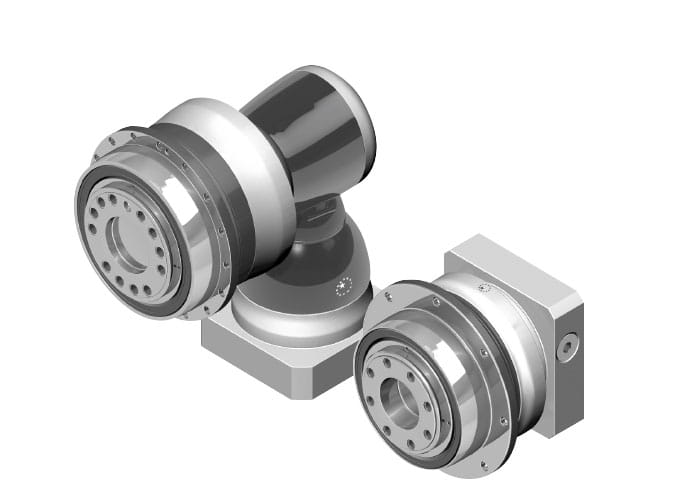

MD/MDK
MF/MFK
Utväxling
3 ~ 10,000
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Högt vridmoment
- Hög vridstyvhet
- Hög precision
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Hög verkningsgrad/Optimerat tröghetsmoment
- Identisk ingångs- och utgångsroteringsriktning med Hypoid vinkelräta K-serien
- Robotar
- Avancerade CNC-maskiner
- Tunga automationsanläggningar

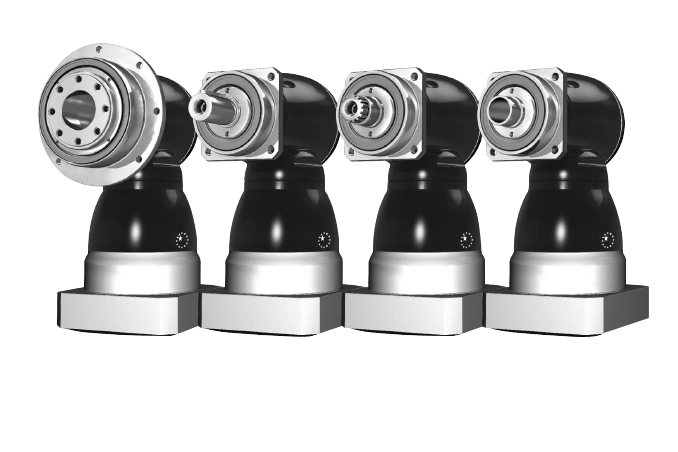

KH/KF
Utväxling
1 ~ 100
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Avancerad hypoid vinkelrät växellåda
- Identisk ingångs- och utgångsroteringsriktning
- Hög precision
- Hög styvhet
- Lång livslängd
- Olika axel- eller flänsutgångsgränssnitt
- Hög utväxlingsdensitet
- Hög effektdensitet
- Allmänna automationsanläggningar
- CNC-maskiner
- Robotar
L
Utväxling
5, 7
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Med integrerat kugghjul
- Hög styvhet
- Hög precision
- Långsiktig bibehållning av låg glapp
- Lång livslängd
- Optimerad för kuggstångs- och kugghjulsapplikationer
- Laserskärmaskiner/Plasmaskärmaskiner

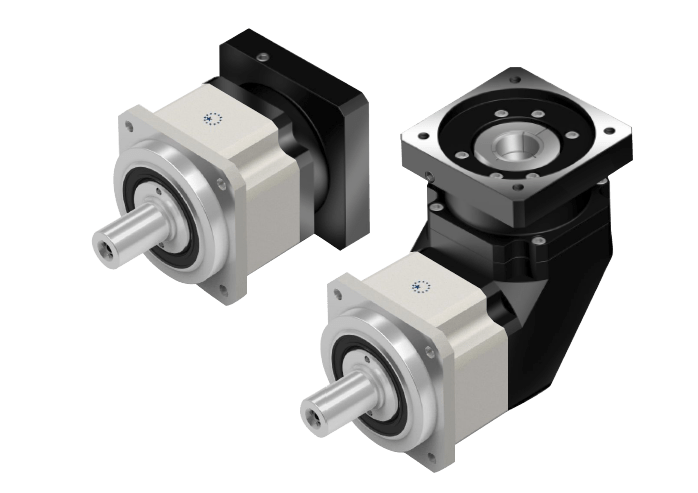

AB/ABR
AF/AFR
AFX/AFXR
AD/ADR
Utväxling
3 ~ 200
Bästa glapp
≤ 3 bågminut
≤ 3 bågminut
- Rostfri konstruktion
- Lågt växelslängd
- Underhållsfri
- Låg ljudnivå
- Optimerat tröghetsmoment
- Lång livslängd
- Olika axel- eller flänsutgångar
- Bevel-gear i rätvinklig design
- Renrum
- Elektronikindustri
- Livsmedels-/läkemedelsindustri
- Allmänna automationsanläggning
- CNC-maskinverktyg
- Robotar
- Tvättbar/utomhus

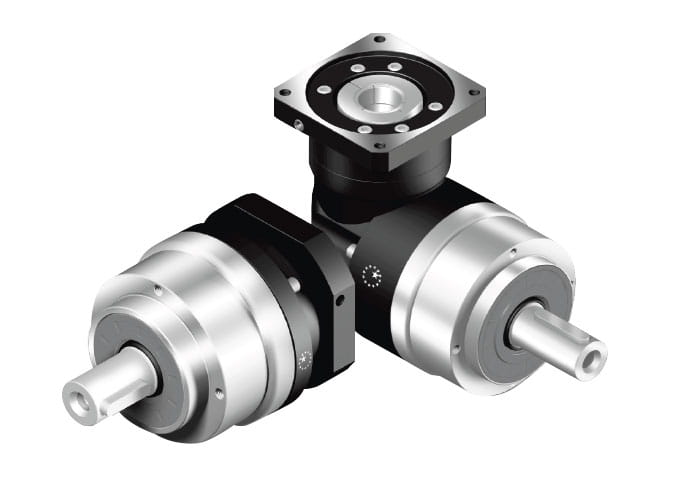

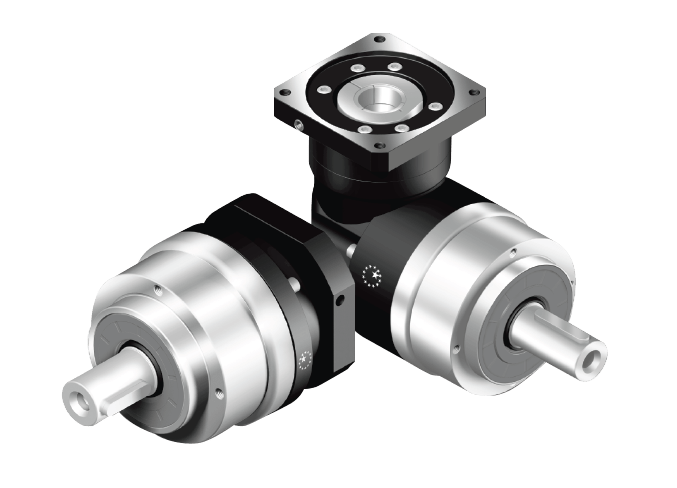

AE/AER
Utväxling
3 ~ 100
Bästa glapp
≤ 5 bågminut
≤ 5 bågminut
- Rostfri konstruktion
- Underhållsfri
- Låg ljudnivå
- Optimerat tröghetsmoment
- Lång livslängd
- Bevel-gear i rätvinklig design
- Renrum
- Elektronikindustri
- Livsmedels-/läkemedelsindustri
- Allmänna automationsanläggning
- Tvättbar/utomhus

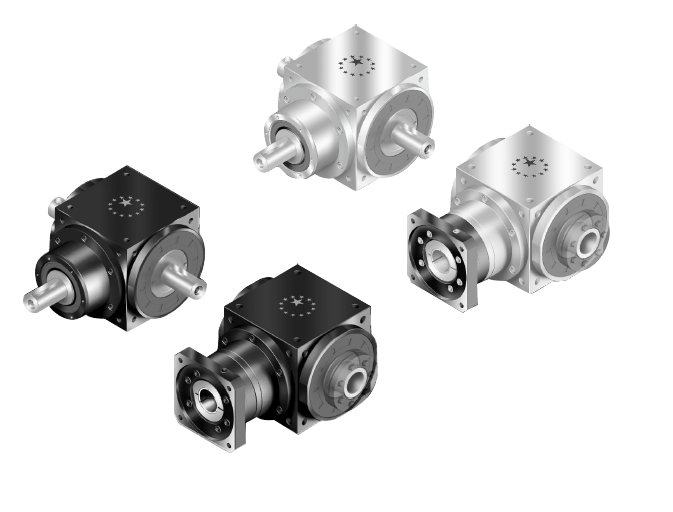

AT/ATB
Utväxling
1 ~ 5
Bästa glapp
≤ 6 bågminut
- Rostfri konstruktion (valfri)
- Bevel-gear i rätvinklig design
- Hög styvhet
- Hög precision vid installation
- Elektronikindustri/Renrum
- Livsmedels-/läkemedelsindustri
- Allmänna automationsanläggning
- CNC-maskinverktyg
- Tvättbar/utomhus

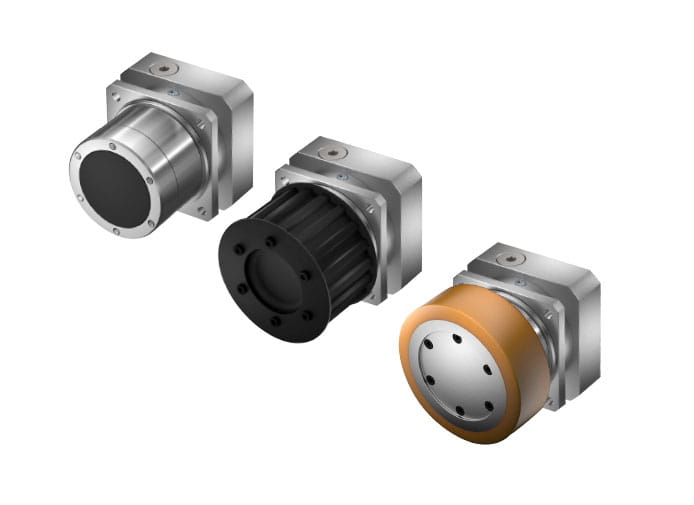

GL
Utväxling
2 ~ 90
Bästa glapp
≤ 6 bågminut
≤ 6 bågminut
- Rotationshusdesign
- Förstärkt axiell och radial belastning
- Hög styvhet
- Optimerad för remdrift och AGV-hjuldrift
AES/AERS
Utväxling
3 ~ 100
Bästa glapp
≤ 5 bågminut
≤ 5 bågminut
- Helt rostfri konstruktion
- Underhållsfri
- Låg ljudnivå
- Optimerat tröghetsmoment
- Lång livslängd
- Bevel-gear i rätvinklig design
- Renrum
- Elektronikindustri
- Livsmedels-/läkemedelsindustri
- Allmänna automationsanläggning
- Tvättbar/utomhus

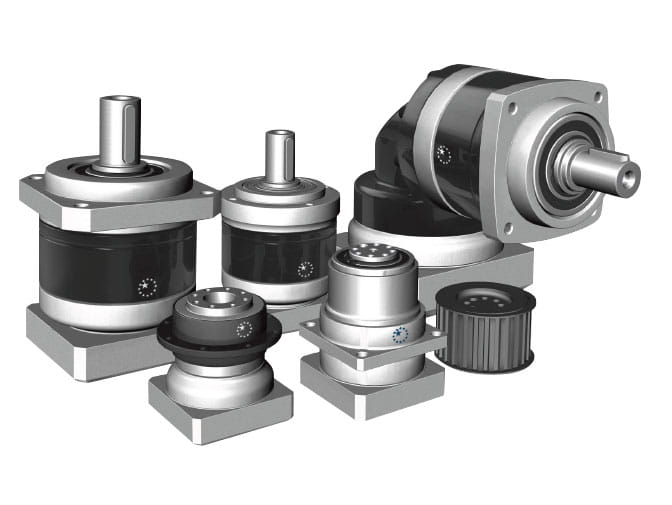

PAII/PAIIR
PEII/PEIIR
PGII/PGIIR
PSII/PSIIR
PD/PDR
PL/PLR
Utväxling
3 ~ 1,000
Bästa glapp
≤ 6 bågminut
- Ekonomisk design
- Hög effektivitet/Optimerat tröghetsmoment
- Minimerad storlek och vikt
- Begränsad temperaturhöjning
- Lång livslängd
- Bevel-gear i rätvinklig design
- Allmänna automationsanläggning
- Robotar
- Mer lämplig för kontinuerlig drift
